• PCB接线端子：可断开/可跨接/带保险丝 ●PCB接线端子，具有笼式弹簧接线单元，通过螺丝刀操作进行接线 ● 分断器用于切断电路，如进行常规测量时 ● 相邻跨接器用于电位分配，并可增加等电位接点 ●小型车载用插片式保险丝可在故障发生时快速轻松的更换 ● 分断器两侧均具有测试插孔，适于连接Ø2 mm或2.3 mm测试 插头 ● 2线和3线接线端子可在不依赖于印刷电路板的情况下进行电位分配 可断开式接线端子内部示意图

  测试 – 测量用可断开式接线端子	打开分断器
  3线接线端子，用于电位分配	测试 – 保险丝接线端子
  使用相邻跨接器进行跨接，用力按压跨接器直至其完全压入	插入车载用插片式保险丝

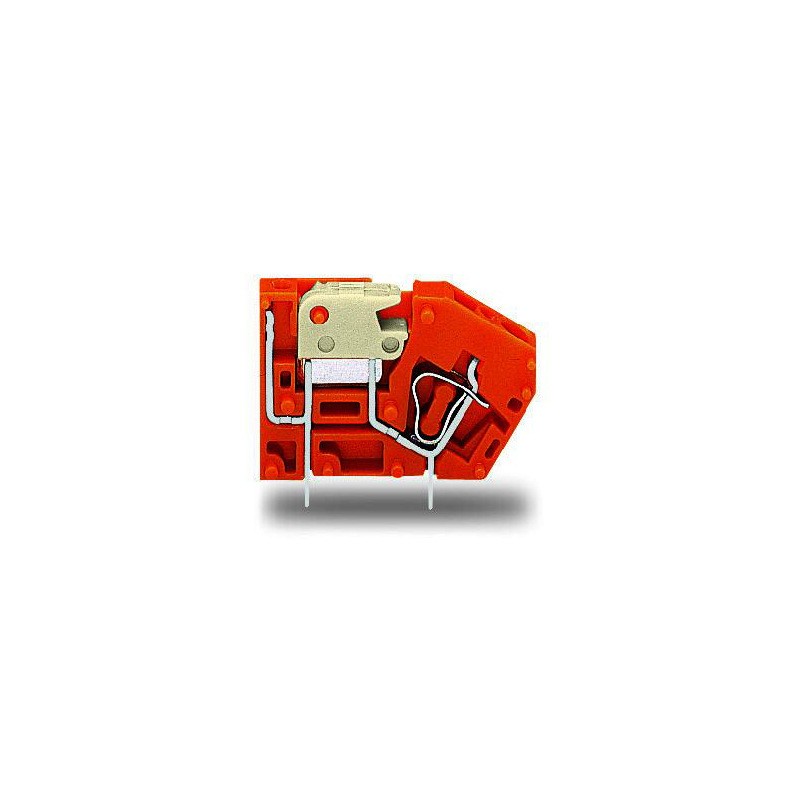

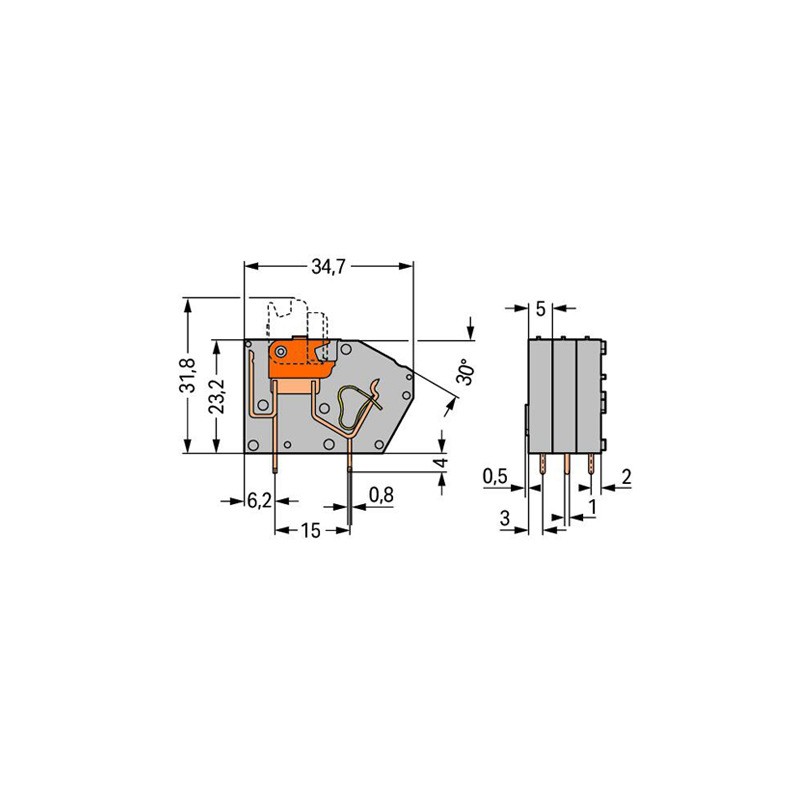

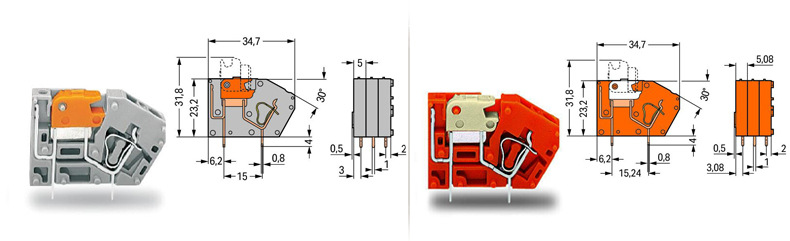

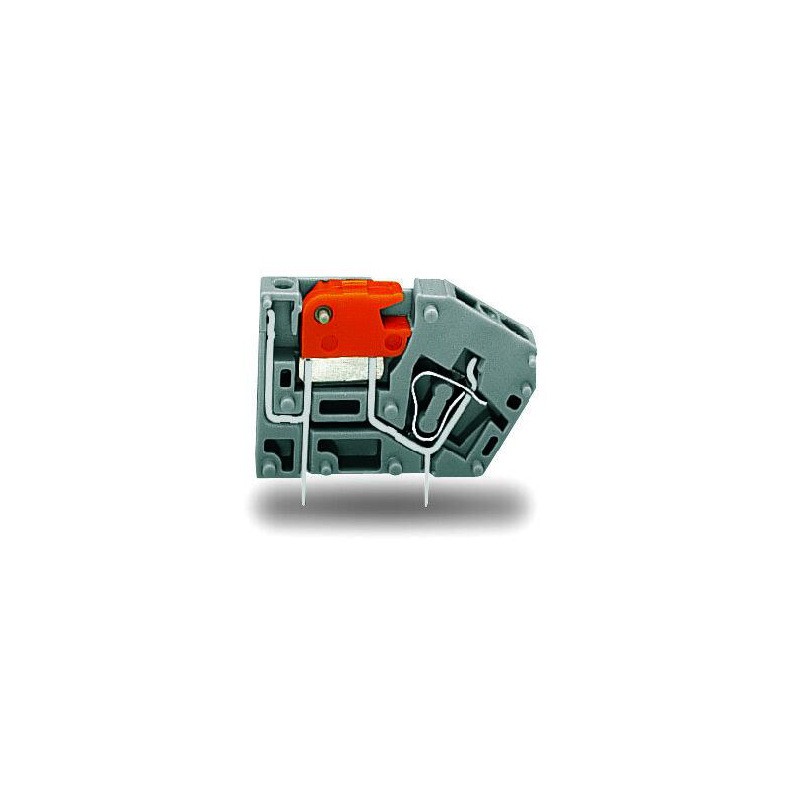

  测量用可断开式PCB接线端子，每极2焊针，320 V/4 kV/2 16 A，焊针间距 5mm / 0.197 in，分断器橙色 测量用可断开式PCB接线端子，每极2焊针，320 V/4 kV/2 16 A，焊针间距 5.08mm / 0.2 in，分断器白色
  线数 型号 包装 线数 型号 包装 1 742-101 384（4x96） 1 742-106 384（4x96） 2 742-151 200（4x50） 2 742-156 200（4x50） 3 742-153 100（2x50） 3 742-158 100（2x50）
  以上为执销型号，更多型号请咨询客服。

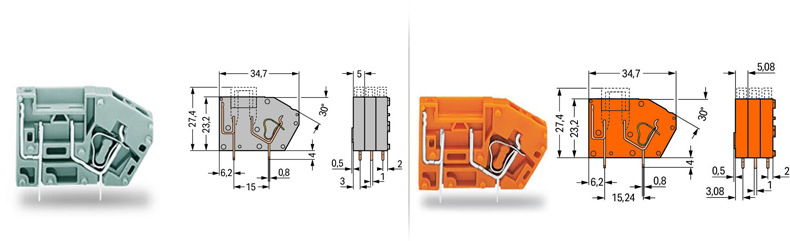

  可跨接的1、2线PCB接线端子，每极2焊针，320 V/4 kV/2 16 A，焊针间距 5mm / 0.197 in 可跨接的1、2线PCB接线端子，每极2焊针，320 V/4 kV/2 16 A，焊针间距 5.08mm / 0.2 in
  线数及颜色 型号 包装 线数及颜色 型号 包装 1线灰色 742-121 300 1线橙色 742-126 200 1线蓝色 742-124 300 2线橙色 742-176 200 1线黄绿混色 742-128 300       2线灰色 742-171 200       2线蓝色 742-174 200       2线黄绿混色 742-178 200
  以上为执销型号，更多型号请咨询客服。

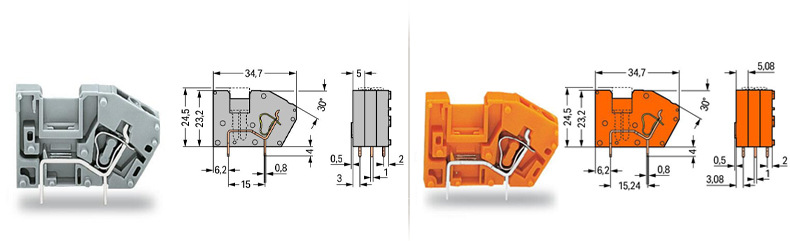

  PCB保险丝接线端子，每极2焊针，320 V/4 kV/2 15 A，焊针间距 5mm / 0.197 in PCB保险丝接线端子，每极2焊针，320 V/4 kV/2 15 A，焊针间距 5.08mm / 0.2 in
  线数 型号 包装 线数 型号 包装 1 742-111 300 1 742-116 300 2 742-161 200 2 742-166 200 3 742-163 100 3 742-168 100
  以上为执销型号，更多型号请咨询客服。






• .

• .
