- 额定电气参数
- EN 60664
- 额定电压(II/2)
- 450V
- 额定浪涌电压(II/2)
- /4kV
- 额定电流
- 41A
- 图例(额定电气参数)
- (II / 2) ? 过电压类别II/污染等级2
- 额定电压 UL
- 600V
- 额定电流 UL
- 30A
- 连接点总数
- 3
- 连接技术
- 笼式弹簧接线单元(CAGE CLAMP®)
- 执行类型
- 操作手柄
- 可连接导线材料
- 铜
- 单股导线
- 0.5 … 6 mm² / 20 … 10 AWG

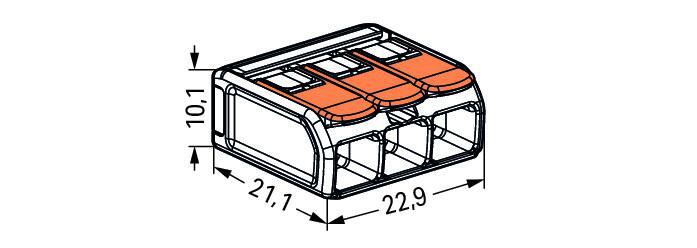

- 尺寸
- 21.1mm×22.9mm×10.1mm
| |
| 紧凑型接线端子221-613 |
|
产品型号221-613;紧凑型导线连接器;
适于多种导线类型; 最大 6 mm²; 3线; 带有操作手柄;
透明外壳; 工作环境温度：最大85 °C（T85）; 6,00 mm²; 透明
|
| |
可轻松连接截面积介于0.5-6 mm²范围内的导线
适于连接所有类型的导线
可快速连接更大功率的设备
适于安装截面积较大的长电缆
| |
| WAGO 万可产品优势及应用实例 |
| 德国（WAGO）万可端子，耐用、方便安装、易维护、各像电气特性都优于其他一般性品牌 |
| 安装线路的直通式连接 |
|
轻松扩展线路 |

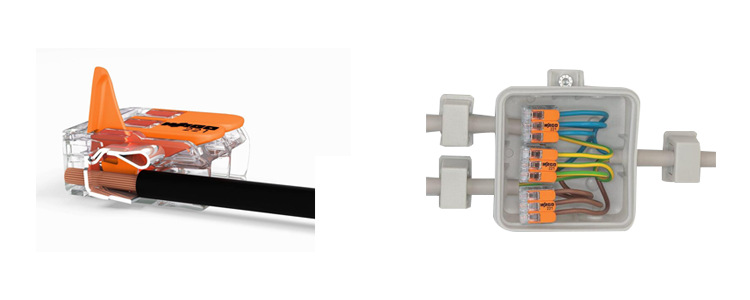

作为通用连接技术，221系列直通式导线连接器外形紧凑，不仅改善了现有的安装方式，小巧的体积还可以满足各种新的应用，如接线盒中的线路连接(如品顶中的灯具连接)。
|
|
并非延长使用寿命，而是延长线路: 221系列直通式紧凑型导线连接器适于连接0.2到4 mm2的所有类型的导线，操作简便、快速安全，并可实现直线型连接。从而使其成为悬空导线连接的理想之选，例如，扬声器布线应用。 |
| 借助安装支架可进行多极安装或固定位置安装 |
|
非常适合测试设置 |
| 无论是在安装在设备中还是DIN导轨上一221系列直通式紧凑型导线连接器的安装支架均可实现模块化安装。用户可以灵活地在一个支架中拥有五个固定安装位置一无论是带应力消除还是不带应力除，都可以在DIN导轨上用卡入式安装脚安装，从而适于螺钉安装、胶粘剂安装、绑扎安装或悬挂安装。 |
|

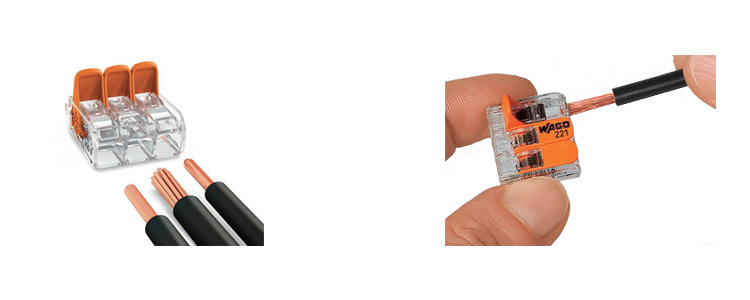

抬起操作杆，插入导线，再将操作杆扳回原位!外形纤细的221系列紧凑型导线连接器是一种通用工具，是实验室和测试设置或生产测试台的理想选择一接线无需工具，同时，可清晰查看导线接情况。拆除导线也同样快速目简单:抬起操作杆，拔出导线，再将操作杆扳回原位。 |
| |

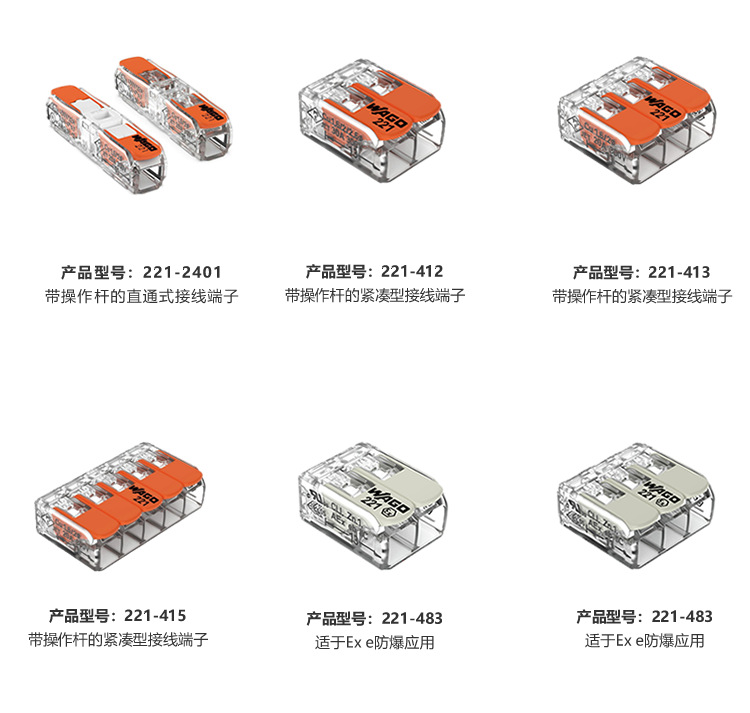

| WAGA 221系列选型 |
| 万可电气安装用接线端子和连接器都为您的各种安装工作提供合适的产品 |
| |
