• MCS MICRO 通过MCS实现连续系统布线



  MULTI CONNECTION SYSTEM (MCS)作为WAGO多用途接插式连接器系列一员，为您的接线提供行业领先的解决方案。节省应用空间：WAGOMCS MICRO连接器的最小焊针间距为2.5 mm(0.098 inch)，专为空间受限应用而设计。此连接器可连接截面积为0.08至0.5 mm2 (28–20 AWG)的导线。

  优势概览：

  • 100%防插错保护
  • 可从竖直或水平两个方向对笼式弹簧接线单元进行操作，使预置导线和现场布线更加轻松简单
  • 适于“线到板”和“线到线”连接
  • 可根据需要进行防插错处理
  • 额定电压可达320 V，通道间距最小为2.5 mm (0.984 inch)
  • 卷装带式包装THR(通孔回流)针型插座，适于自动SMT装配



  733-1XX系列



  • 100%防插错保护
  • 可安装防插错定位销
  • 直型和弯角型焊针，接插方向与PCB板平行或垂直
  • 每极3焊针，提供更高的电气及机械稳定性



  733-1XX产品应用、规格



  1线孔型插头; CAGE CLAMP®; 2.5 mm²; 焊针间距 5 mm; 2极; 2,50 mm²; 灰色

  • 适于连接几乎各种类型导线
  • 采用笼式弹簧连接技术（CAGE CLAMP®），通过垂直和水平接线方式，轻松进行预装配和现场安装
  • 适于工厂和现场安装的护线板
  • 100%防插错保护
  • 可安装防插错定位销条

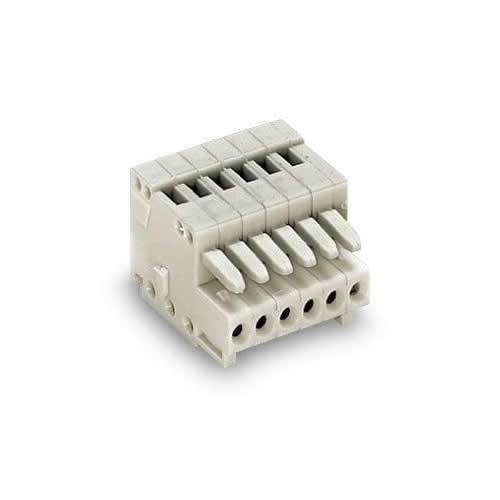

  MCS MICRO孔型连接器 设计图纸







  型号：733-106

  通道间距：2.5 mm / 0.098 in





  型号：733-106/037-000   带有锁定卡
  通道间距：2.5 mm / 0.098 in

  733-1XX系列参数及型号





• .

• .
