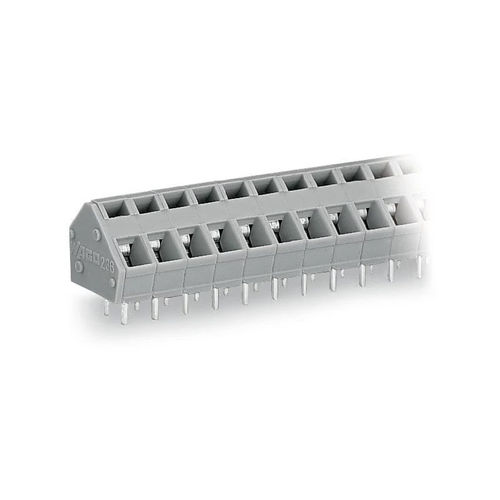

• WAGO236系列PCB接线端子
  	● PCB接线端子，具有笼式弹簧接线单元，螺丝刀操作进行接线，操作方向与进线方向一致或垂直 ●可根据需要组装成排 ● 专用操作工具适于工厂布线 ● 导线进线方向与水平面成45°，适应更广泛的应用及布线选择 ● 焊针间距无论公制或英制，均为同一型号，可通过压紧或拉 伸端子排的方式配合焊孔

  WAGO万可236系列：两种不同间距的PCB接线端子
  1 = 焊针间距 5/5.08 /7.5/7.62 /10.16 mm	2 = 焊针间距 5/5.08/7.5/7.62/10/10.16 mm
  1
  不同焊针间距的接线端子排混装，适合多种导线
  经过端部紧固处理的细多股导线	加有冷压接头的细多股导线(气密处理)
  加有接线针的细多股导线(气密处理)	单股导线（直接用）
  1
  对PCB端子排在工厂进行配线	螺丝刀用于操作PCB接线端子及接插式连接器
  使用操作工具进行接线操作	不同焊针间距的接线端子混装

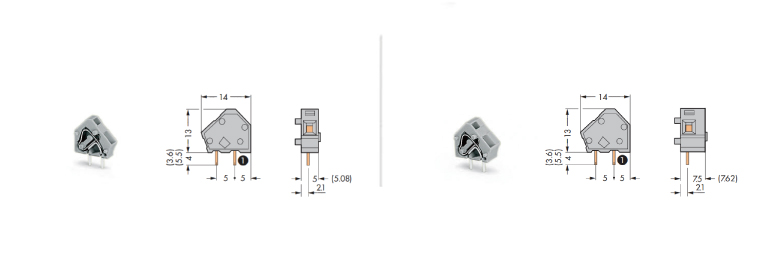

  PCB接线端子，每极1/2焊针，320 V/4 kV/2 24 A，焊针间距 5/5.08 mm / 0.2 in PCB接线端子，每极1/2焊针，630 V/6 kV/2 24 A，焊针间距 7.5/7.62 mm / 0.3 in
  颜色 型号 每极1焊针 每极2焊针 包装 颜色 型号 每极1焊针 每极2焊针 包装 灰色 236-101 236-401 600 (6 x 100) 灰色 236-201 236-501 400 (4 x 100) 红色 236-710 236-740 600 (6 x 100) 深灰色 236-722 236-752 400 (4 x 100) 黄色 236-711 236-741 600 (6 x 100) 浅灰色 236-723 236-753 400 (4 x 100) 深灰色 236-712 236-742 600 (6 x 100) 蓝色 236-724 236-754 400 (4 x 100) 浅灰色 236-713 236-743 600 (6 x 100) 绿色 236-725 236-755 400 (4 x 100)   蓝色 236-714 236-744 600 (6 x 100) 橙色 236-726 236-756 400 (4 x 100) 绿色 236-715 236-745 600 (6 x 100) 浅绿色 236-727 236-757 400 (4 x 100) 橙色 236-716 236-746 600 (6 x 100) 黑色 236-855 236-852 400 (4 x 100) 浅绿色 236-717 236-747 600 (6 x 100) 棕色 236-885 236-882 400 (4 x 100) 紫色 236-894 236-891 600 (6 x 100)       黑色 236-854 236-851 600 (6 x 100)       棕色 236-884 236-881 600 (6 x 100)





  PCB端子排， 灰色， 每极1 焊针，灰色，焊针间距 5/5.08 mm / 0.2 in，320 V/4 kV/2 24 A PCB端子排， 灰色， 每极1 焊针，灰色，焊针间距 7.5/7.62 mm / 0.3 in，630 V/6 kV/2 24 A
  极数 型号 每极1焊针 每极2焊针 包装 极数 型号 每极1焊针 每极2焊针 包装 2 236-102 236-402 420 (4 x 105) 2 236-202 236-502 280 (4 x 70) 3 236-103 236-403 280 (4 x 70) 3 236-203 236-503 200 (4 x 50) 4 236-104 236-404 220 (4 x 55) 4 236-204 236-504 140 (4 x 35) 6 236-106 236-406 140 (4 x 35) 6 236-206 236-506 100 (4 x 25) 8 236-108 236-408 100 (4 x 25) 8 236-208 236-508 80 (4 x 20) 12 236-112 236-412 80 (4 x 20) 12 236-212 236-512 40 (4 x 10) 16 236-116 236-416 60 (4 x 15) 16 236-216 236-516 40 (4 x 10) 24 236-124 236-424 40 (4 x 10) 24 236-224 236-524 20 (4 x 5) 36 236-136 236-436 20 (4 x 5)       48 236-148  236-448 20 (4 x 5)
