• PCB接线端子及端子排:带推压键和普通款
  	● 插线式弹簧接线单元，螺丝刀操作进行接线 ● 单股导线可直接插入 ● 每极2焊针带来高度的机械稳定性 ● 通过2.5 mmx0.4 mm螺丝刀进行拆线操作 ● 带有推压键款，无须工具接线。 ● 冷压接头的细多股导线均可直接插入通过推压键连接细多股导线或进行拆线操作

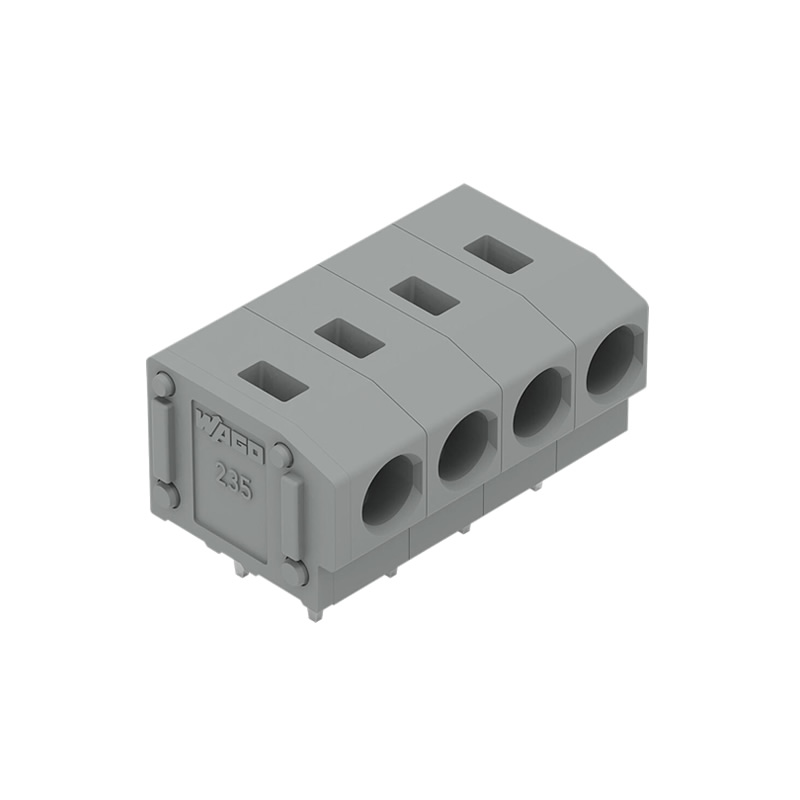

  WAGO万可235系列：四种不同焊针间距的1线和2线接线端子
  1 = 焊针间距 10/10.16 mm	2 = 焊针间距 5/5.08 mm
  3 = 焊针间距 3.81 mm	4 = 焊针间距 3.96/4 mm
  1
  不同焊针间距的1线和2线接线端子混装，适合多种导线
  经过端部紧固处理的细多股导线	加有冷压接头的细多股导线(气密处理)
  加有接线针的细多股导线(气密处理)	单股导线（直接用）
  1
  接线操作：单股导线可直接插入	折线300次仍能保持最佳状态（业内第一）
  推压键对导线进行接/ 拆线操作	实际应用：操作简单，良率高





  PCB接线端子，每极2焊针，带有推压键，线2.5 mm，320 V/4 kV/2 24 A，焊针间距 5 mm / 0.197 in PCB接线端子，带有推压键，每极2焊针，线2.5mm，320 V/4 kV/2 24 A，焊针间距7.5 mm / 0.295 in
  极数 型号 包装 极数 型号 包装 2 804-102 420 (4 x 105) 2 804-302 420 (4 x 105) 3 804-103 300 (4 x 75) 3 804-303 280 (4 x 70) 4 804-104 220 (4 x 55) 4 804-304 220 (4 x 55) 5 804-105 180 (4 x 45) 5 804-305 180 (4 x 45) 6 804-106 140(4 x 35) 6 804-306 160 (4 x 35) 7 804-107 120 (4 x 30) 7 804-307 140 (4 x 30) 8 804-108 100 (4 x 25) 8 804-308 120 (4 x 25) 9 804-109 100 (4 x 25) 9 804-309 100 (4 x 25) 10 804-110 80 (4 x 20) 10 804-310 100 (4 x 20) 11 804-111 80 (4 x 20) 11 804-311 80 (4 x 15) 12 804-112 80 (4 x 20) 12 804-312 60 (4 x 15) 13 804-113 60 (4 x 15)       14 804-114 60 (4 x 15)       15 804-115 60 (4 x 15)       16 804-116 60 (4 x 15)





  每极2焊针，带有推压键，线2.5 mm，320 V/4 kV/2 24 A，焊针间距 3.81 mm / 0.15 in PCB接线端子;每极2焊针，线2.5 mm，320 V/4 kV/2 24 A，焊针间距 5 / 5.08 mm
  极数 型号 包装 极数 型号 包装 2 235-102 520 (4 x 130) 2 235-402 420 (4 x 105) 3 235-103 360 (4 x 90) 3 235-403 280 (4 x 70) 4 235-104 280 (4 x 70) 2 235-404 220 (4 x 55) 5 235-105 220 (4 x 55) 3 235-405 180 (4 x 45) 6 235-106 180 (4 x 45) 2 235-406 160 (4 x 35) 7 235-107 160 (4 x 40) 3 235-407 140 (4 x 30) 8 235-108 140 (4 x 35) 2 235-408 120 (4 x 25) 9 235-109 120 (4 x 30) 3 235-409 100 (4 x 25) 10 235-110 120 (4 x 30) 2 235-410 100 (4 x 20) 12 235-112 100 (4 x 25) 3 235-412 80 (4 x 15) 16 235-116 60 (4 x 15) 2 235-416 60 (4 x 15) 24 235-124 40 (4 x 10) 3 235-424 400 (4 x 10) 32 235-132 20 (4 x 5) 2 235-436 20 (4 x 5) 48 235-148 20 (4 x 5) 3 235-448 20 (4 x 5)

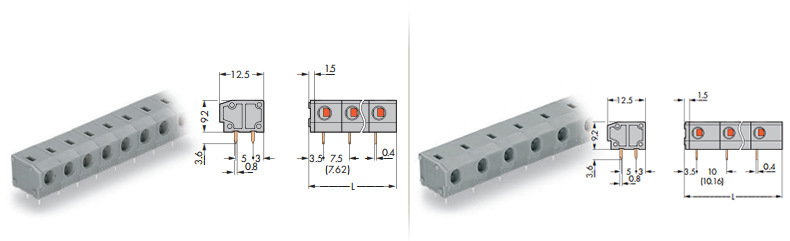

  每极2焊针，带有推压键，线2.5 mm，630 V/6 kV/2 24 A，焊针间距 7.5/7.62 mm / 0.3 in PCB接线端子；每极2焊针，线2.5 mm，1000 V/8 kV/2 24 A，焊针间距 10/10.16 mm / 0.4 in
  极数 型号 包装 极数 型号 包装 2 235-502 280 (4 x 70) 2 235-802 220 (4 x 105) 3 235-503 200 (4 x 50) 3 235-803 140 (4 x 70) 4 235-504 140 (4 x 35) 2 235-804 120 (4 x 55) 5 235-505 120 (4 x 30) 3 235-805 80 (4 x 45) 6 235-506 100 (4 x 25) 2 235-806 80 (4 x 35) 7 235-507 80 (4 x 20) 3 235-807 60 (4 x 30) 8 235-508 60 (4 x 15) 2 235-808 40 (4 x 25) 9 235-509 60 (4 x 15) 3 235-809 40 (4 x 25) 10 235-510 60 (4 x 15) 2 235-810 40 (4 x 20) 12 235-512 40 (4 x 10) 3 235-812 40 (4 x 15) 16 235-516 40 (4 x 10) 2 235-816 20 (4 x 15) 24 235-524 20 (4 x 5) 3 235-824 20 (4 x 10)
  以上为执销型号，更多型号请咨询客服。  色号：●●●●●●
