770-200-2 产品参数
电气参数
额定电气参数参照IEC/EN标准
额定电气参数：IEC/EN 60664-1
额定电压(III/3)：400V
额定浪涌电压(III/3)：6kV
额定电流：25A
图例(额定电气参数)：(III / 3) ? 过电压类别III/污染等级3
额定电气参数参照UL 1977标准
额定电压UL 1977：600V
额定电流UL 1977：23A
通用
接触电阻说明：约1 mΩ的接触电阻
约0.25 mΩ的插头/插座接触过渡电阻
接线参数
连接点总数：10
电位总数量：5
连接1
连接技术：直插型笼式弹簧接线单元(Push-in CAGE CLAMP?)
执行类型：操作工具
推入式
额定导线截面积：4 mm2 / 12 AWG
单股导线：0.5 … 4 mm2 / 20 … 12 AWG
单股导线；可直接插入：1.5 … 4 mm2 / 16 … 12 AWG
多股绞合导线：0.5 … 2.5 mm2 / 20 … 14 AWG
细多股导线：0.5 … 4 mm2 / 20 … 12 AWG
细多股导线；加有带绝缘护套的冷压接头：0.25 … 1.5 mm2 / 20 … 16 AWG
细多股导线；加有不带绝缘护套的冷压接头：0.25 … 2.5 mm2 / 20 … 14 AWG
细多股导线；加有冷压接头；可直接插入：1.5 mm2 / 16 AWG
剥线长度：9 mm / 0.35 inches
极数：5
电缆进线方向与装配方向之间的角度：0°
物理数据
焊针间距：10 mm / 0.394 inches
宽度：55.5 mm / 2.185 inches
高度：18.5 mm / 0.728 inches
深度：37.5 mm / 1.476 inches
机械参数
应用：DALI,照明管理
防插错保护：I
客户自定义防插错定位销：否
标记：N ? L DA- DA+
电位标记：N ? L DA- DA+
连接器的插入力：约20–70 N (取决于极数)
连接器的保持力：锁定：> 80 N
连接器的拔出力：非锁定：约20 … 70 N (取决于极数)
插拔循环次数：200,不带阻性负载

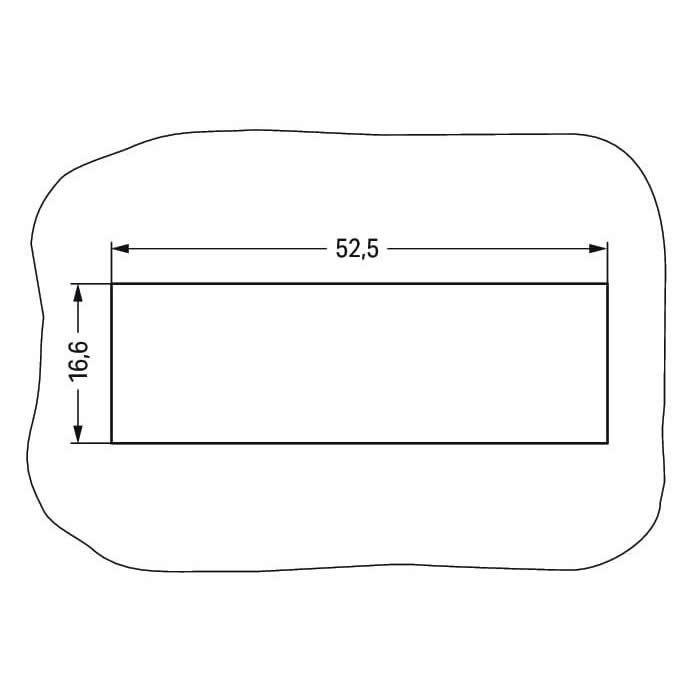

外壳厚度：0.5 … 2 mm / 0.02 … 0.079 inches
安装方式：卡装
防护等级：IP20; 配接时：IP2xC（该紧凑型连接器不适于应用在露天或易接近区域）
接插式连接
触点类型(接插式连接器)：孔型连接器/插座
连接器(连接类型)：适于导线
防插错保护：是
防插错说明：所有WINSTA?组件均100%防插错：
a.) 插入的极数不对
b.) 插反 180
c.) 插入时横向交错
d.) 插入单极
锁定卡：是
接插式连接锁定装置：锁定卡
关于锁定系统的注意事项：所有固定安装式连接器(用于照明器具或设备的嵌入式版本,或用于PCB板连接和配电柜安装的所有产品)出厂时均已配备了锁定卡,以确保插头和插座安全锁定。自由摆放式安装则需额外配备锁定卡(插头/插座)。
材料参数
颜色：蓝色
绝缘材料：尼龙(PA 66)
UL94阻燃等级：V0
夹持弹簧材料：铬镍弹簧钢(CrNi)
触点材质：铜或铜合金(表面处理)
触点镀层：镀锡
火灾荷载：0.462MJ
重量：18.3g
环境要求
最高持续工作温度：85°C
工作温度：-5 … +40 °C
持续工作温度：-35 … +85 °C
持续工作温度说明：绝缘部分适用温度 ≤ 105 C
商业数据
eCl@ss 10.0：27-44-06-02
eCl@ss 9.0：27-44-06-02
ETIM 8.0：EC002566
ETIM 7.0：EC002566
PU (SPU)：50 个
包装类型：盒状
德国销售组织原产国：DE
